空间搜索-分形几何

曼德博集合

分形(fractal)

分形（英语：fractal，源自拉丁语：frāctus，有“零碎”、“破裂”之意），又称碎形、残形，通常被定义为“一个粗糙或零碎的几何形状，可以分成数个部分，且每一部分都（至少近似地）是整体缩小后的形状”，即具有自相似的性质。分形在数学中是一种抽象的物体，用于描述自然界中存在的事物。1975 年本华·曼德博首次提出“分形(fractal)”这个术语。

关于分形的具体定义，权威专家也仍有一些争论，即使作为”分形几何之父“，本华·曼德博也一直更新其定义。
“美丽、（研究起来）极其困难但又非常的有用，这就是分形”。1982年更新为：”分形是一种其豪斯多夫维数严格大于拓扑维数的集合“，后来称为”分形是由与整体在某些方面相似的部分构成的图形“ 。又过了一段时间，决定这样描述分形：“**…在研究和使用分形时，不需要迂腐的定义。用分形维数作为描述各种不同分型的通用术语**”。

通常认为, 理论分型是无限迭代、自相似的、具有分形维数的详细数学结构。
是不是看完以上的描述，还是不太了解什么是分形，那么我们来看几个现实中的例子。

花椰菜	蕨类植物

可以看出，每个花椰菜的凸起，单独拿出来其实都和花椰菜是一样的造型。蕨类植物的叶子，没个分支都和整体的形状一致。

本华·曼德博提出”关于英大不列颠岛的海岸线到底有多长？”这样的问题，他用分形几何给出的答案是无限长。

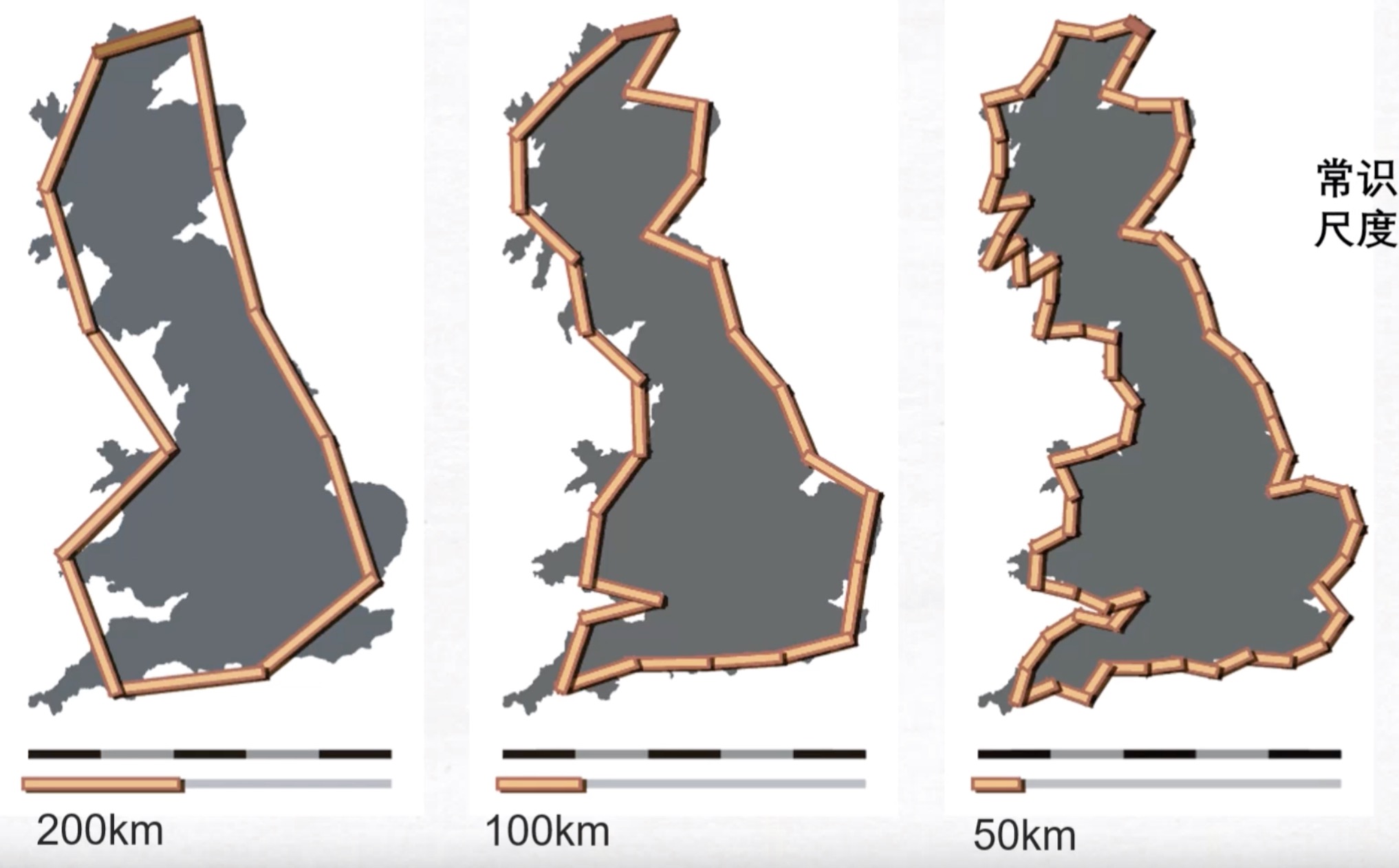

british_bench

可以看出，在不同的比例尺下，去量海岸线的长度是不一样的。200KM比例尺海岸线约2300KM，而100KM比例尺则达到了2800KM，如果是50KM的比例尺，海岸长度达到了3500KM。试想一想，当比例尺越小，能够描绘的越精细，这个海岸线的长度也不断趋向于无限。

这个问题，回归到分形本身，其实就是针对直线这一图形，不断进行分形细分，直线分割越来越小。但是仍旧是一个直线(自相似)。

分形与其他几何图形相似但又有所不同。当你缩放一个图形时，你就能看出分形和其他几何图形的区别。将一个多边形的边长加倍，它的面积变为原来的四倍。新的边长与旧边长相比增加了 2 倍，而面积增加了 4 倍，即 2^2倍。平面内的多边形在二维空间中，指数 2 刚好是多边形所在的二维空间的维数。类似的，对于三维空间中的球，如果它的半径加倍，则它的体积变为原来的 8 倍，即2^3 倍，指数 3 依旧是球所在空间的维数。

如果将分形的一维长度加倍，如将康托三分集的初始线段长加倍，分型空间的内容2^n倍，此时n 不一定是个整数。幂指数n 称为分型的维数，它通常大于分型的拓扑维数。

Cantor ternary set, in seven iterations

要做出科赫雪花，将正三角形每边中央三分之一的线段以一对同长的线段取代，形成一个等腰的“凸角”。再对上一步骤所形成的每一边做同样的动作。每一次迭代，总长度增加三分之一。科赫雪花即是无限次迭代的结果，有无限长的周长，但其面积还是有限的。因此，科赫雪花和其他相似构造有时会被称为“怪兽曲线”。

下图是科赫雪花的动态展示：

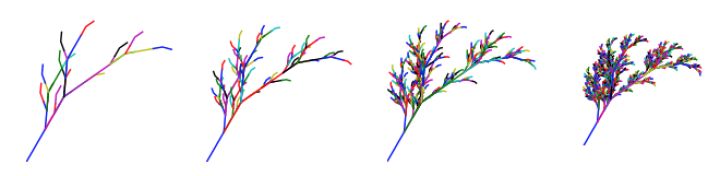

分形的“自我相似”的特征很容易通过类比来理解，就像用镜头或其他设备放大数字图像，从而发现以前不可见的、更精细的新结构。如果你放大一个分形的图像，则不会出现新的细节；图像没什么变化，相似的图案一遍又一遍的重复出现。对于有些分形几乎完全一样的图像会不断地重复。自我相似的特征并非反直觉的。人们在生活中也能看到自我相似的现象，例如：两面平行的镜子间的无限重复、山上庙里老和尚的故事里的山…分形的不同之处在于重复的图案一定有详细的细节。

细节性的概念和分形的另一个特征——分形维数有关。分形维数不需要数学背景，也很容易理解：分形的分形维数大于它的拓扑维数，通过将分形尺度与普通的几何形状相比较，我们便能感受到他们的差别。举个例子，通常认为直线是是一维的，如果直线被分为三部分，每部分都是原来的 1/3 长，你会得到相等的三部分。相比之下，科赫雪花的拓扑维数是 1，和普通的直线一样，但它的分形维数大于 1，因为它有很多的细节。雪花曲线被分为原长的 1/3，得到的是 4 条原始雪花曲线重组组合的结果。这种与众不同的关系是分形维数的基础。

这也引出了第三个特征：分形在数学上是处处不可微的。具体的说，这意味着分形不能用传统的方法测量。测量非分型曲线，如波浪曲线的长度，只要放大到足够大，总能用直线拟合一小段曲线，然后就能用卷尺测量这段直线的长度，再将各段直线长度相加，就可以得出波浪的长度。这样做实质上是把曲线看作数学上的函数，在一小段范围内取一阶泰勒展开，近似为直线，然后求和总长度。但分型曲线是处处不可微的，如果尝试使用直线去拟合分形曲线，如科赫雪花曲线，缩放的过程永远不会停止，因为曲线图案的重复模式总会不断地出现，每次缩放，都需要使用更小的卷尺来贴合曲线。

分形一般有以下特质：

在任意小的尺度上都能有精细的结构；
太不规则，以至无论是其整体或局部都难以用传统欧氏几何的语言来描述；
具有（至少是近似的或统计的）自相似形式；

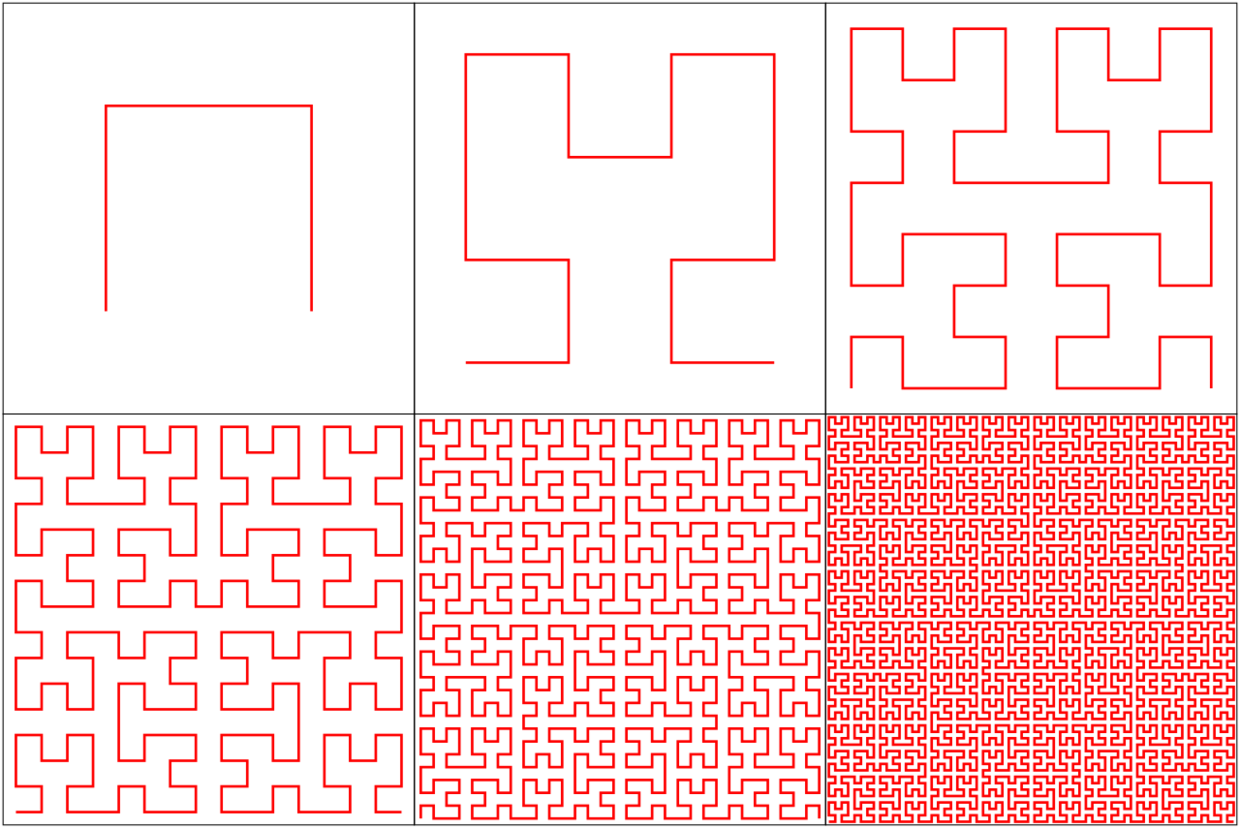

一般地，其“分形维数”（通常为豪斯多夫维数）会大于拓扑维数（希尔伯特曲线是相等的）；
在多数情况下有着简单的递归定义。

因为分形在所有的大小尺度下都显得相似，所以通常被认为是无限复杂的。

一类分形的典型例子有: 康托尔集、龙形曲线，谢尔宾斯基三角形和地毯、门格海绵、、皮亚诺曲线等。

龙形曲线	Gosper 曲线	谢尔宾斯基三角	谢尔宾斯基地毯

分形可以是确定性的，如上述所有的分形；也可以是随机的(即非确定性的)。

比如说，平面上布朗运动的轨迹的豪斯多夫维数等于2。实际上，布朗粒子的轨迹由大量无规则可循的折线组成，是一种处处连续但处处不可微的曲线，是一种无规分形曲线，它也具有自相似性，但这种自相似性具有统计的性质。
分形也可以依据其自相似来分类，有如下三种：

精确自相似：这是最强的一种自相似，分形在任一尺度下都显得一样。由迭代函数系统定义出的分形通常会展现出精确自相似来。
半自相似：这是一种较松的自相似，分形在不同尺度下会显得大略（但非精确）相同。半自相似分形包含有整个分形扭曲及退化形式的缩小尺寸。由递推关系式定义出的分形通常会是半自相似，但不会是精确自相似。
统计自相似：这是最弱的一种自相似，这种分形在不同尺度下都能保有固定的数值或统计测度。大多数对“分形”合理的定义自然会导致某一类型的统计自相似（分形维数本身即是个在不同尺度下都保持固定的数值测度）。随机分形是统计自相似，但非精确及半自相似的分形的一个例子。

现在有一些软件可以很好的画出精确自相似分形图形，甚至作为工艺品出售：

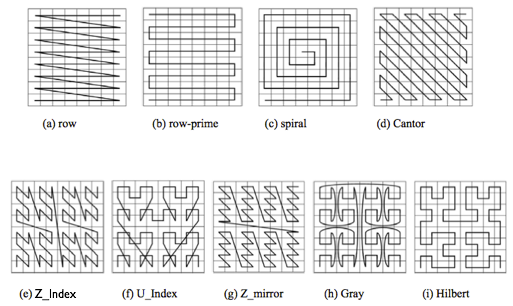

空间填充曲线

空间填充曲线目前来看其实就是分形的一种，它解决了这一难题：能否用一条无限长的线，穿过任意维度空间里面的所有点？

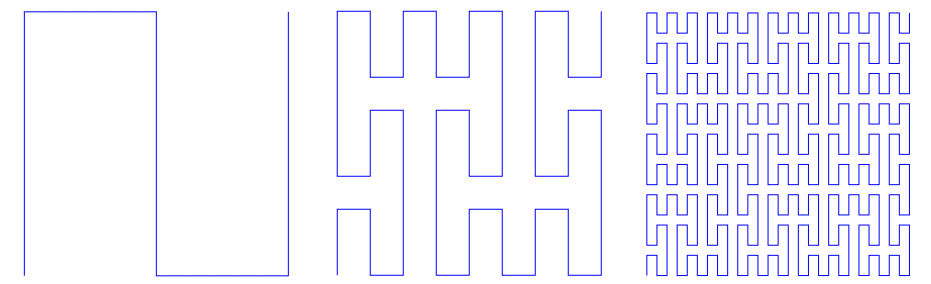

Peano曲线

在1890年，Giuseppe Peano发现了一条连续曲线，现在称为 Peano 曲线，它可以穿过单位正方形上的每个点。他的目的是构建一个可以从单位区间到单位正方形的连续映射。 Peano 受到 Georg Cantor 早期违反直觉的研究结果的启发，即单位区间中无限数量的点与任何有限维度流型中无限数量的点，基数相同。 Peano 解决的问题实质就是，是否存在这样一个连续的映射，一条能填充满平面的曲线。上图就是他找到的一条曲线。

一般来说，一维的东西是不可能填满2维的方格的。但是Peano曲线恰恰给出了反例。

Peano曲线的构造方法如下：

取一个正方形并且把它分出九个相等的小正方形，然后从左下角的正方形开始至右上角的正方形结束，依次把小正方形的中心用线段连接起来；下一步把每个小正方形分成九个相等的正方形，然后上述方式把其中中心连接起来……将这种操作手续无限进行下去，最终得到的极限情况的曲线就被称作Peano曲线。

皮亚诺对区间[0,1]上的点和正方形上的点的映射作了详细的数学描述。实际上，正方形的这些点对于，可找到两个连续函数 x = f(t) 和 y = g(t)，使得 x 和 y 取属于单位正方形的每一个值。
