世界地图-墨卡托

大比例尺制图中实际用到的投影有27种+之多，其中最重要的有：墨卡托(Mercator)投影(85%)，Lambert等角正割圆锥投影(5%)，Albers等积正割圆锥投影，等距圆锥投影, 最为常用的是横轴墨卡托投影。

具体来说，不同的地理区域常用的地图投影方法也不同。

投影种类繁多，命名也极其繁杂，有很多其实是同一类投影，单是叫法很容易混淆。下面进行一个清晰的讲解，让大家了解一下各种投影的区别。

按投影后，在地图上的表示不同，分为等积投影、等角投影

所谓等积投影，就是不同地理位置上投影后的面积是一样的，面积上比例是一样的。

等角投影，主要是指投影后，角度(经度或者纬度)是不变的。

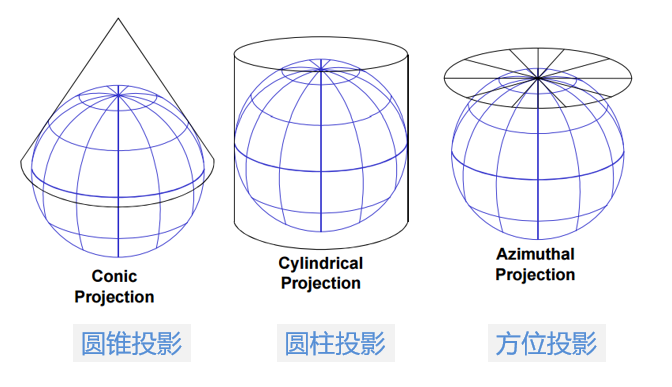

根据投影后的形状不同，主要分为：圆锥投影、圆柱投影、方位投影

常见地球投影

在形状上投影后，展开为2D平面，如下图所示。

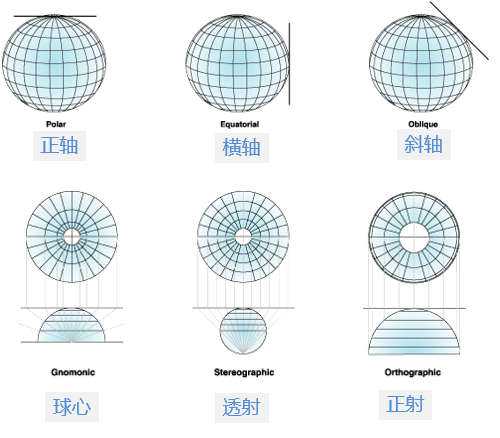

按照不同的轴线都可以进行投影, 主要有以下几种：正轴投影、横轴投影、斜轴投影等等。

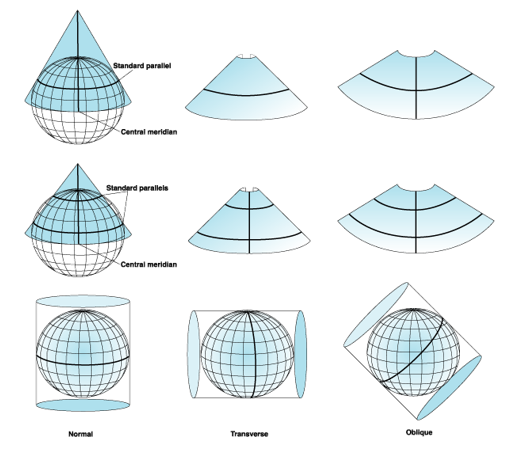

地球投影轴

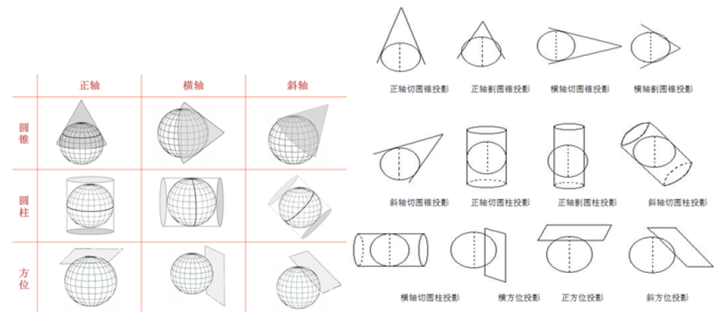

综合来说，依据不同投影性质，投影形状，投影方案，可以唯一确定一种投影方式。

如下图所示：

通过不同的方式组合，投影出来的地图也是不一样的，这些都是标准的称呼，即学术上的称呼。由于不同的人或者机构率先投入使用，所以就有了很多别名。比如墨卡托投影就是一个别名，实际上就是等角正轴圆柱投影。

墨卡托投影就是将三维的地球表示在一个二维平面上的方法之一，也是应用得最广泛的方法。我们平时看到的谷歌地图，百度地图，腾讯地图。都是使用的墨卡托投影。

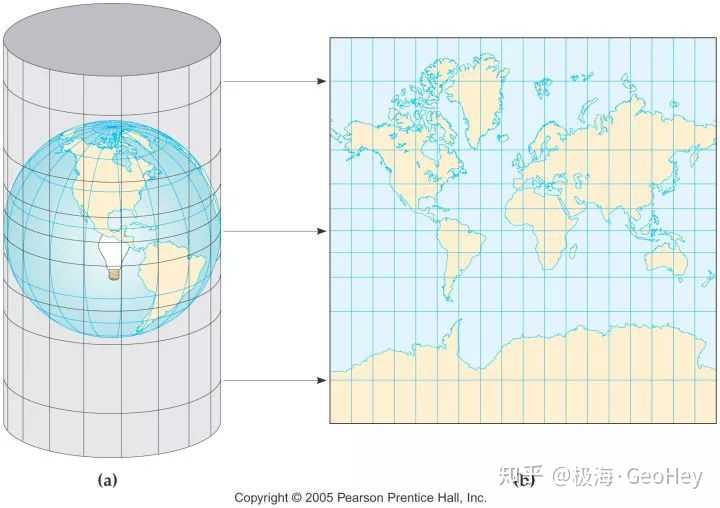

墨卡托投影的过程其实非常简单，就是将地球投影到一个圆柱再将圆柱展开成平面。

从球心出发射出一条直线，它与球的交点投影后的位置就是这条线与圆柱的交点。

当然，中间的计算过程中会做一些取舍。下面是一个动图，用于理解这个投影过程。

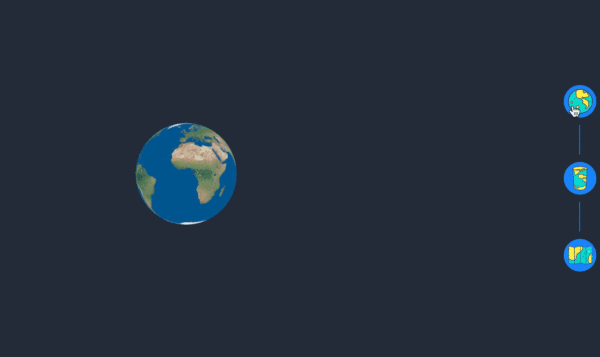

墨卡托投影动态图
