空间搜索-数据格式

Posted on 2020-01-16 Edited on 2022-11-09 In geo Views:

geojson-bj

几何对象类型

Point 点
MultiPoint 多点
LineString 线条
MultiLineString 多线条
Polygon 多边形
MultiPolygon N个多边形
GeometryCollection 几何图形集合

Geo数据描述格式

WKT(Well-Known Text)

类型	图形	例子

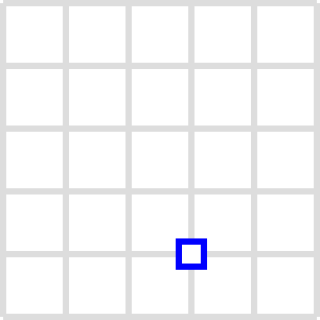

Point		`POINT (30 10)`

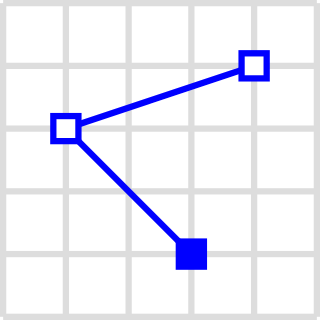

LineString		`LINESTRING (30 10, 10 30, 40 40)`

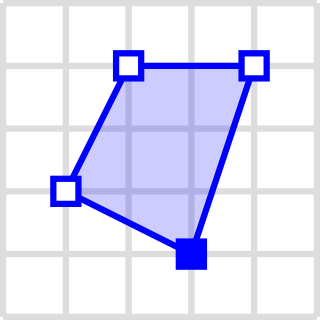

Polygon		`POLYGON ((30 10, 40 40, 20 40, 10 20, 30 10))`

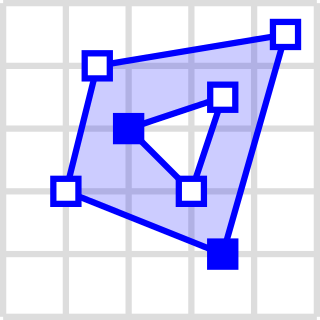

Polygon有孔		`POLYGON ((35 10, 45 45, 15 40, 10 20, 35 10),(20 30, 35 35, 30 20, 20 30))`

类型	图形	例子

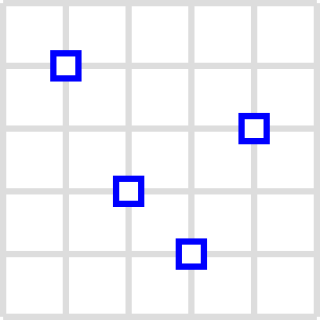

MultiPoint		`MULTIPOINT ((10 40), (40 30), (20 20), (30 10))` 或者 `MULTIPOINT (10 40, 40 30, 20 20, 30 10)`

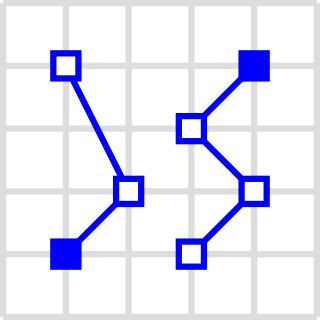

MultiLineString		`MULTILINESTRING ((10 10, 20 20, 10 40),(40 40, 30 30, 40 20, 30 10))`

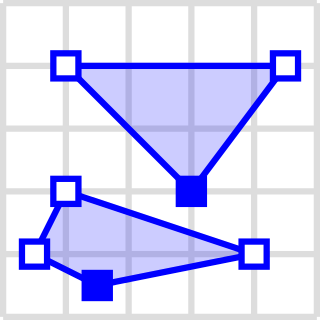

MultiPolygon		`MULTIPOLYGON (((30 20, 45 40, 10 40, 30 20)),((15 5, 40 10, 10 20, 5 10, 15 5)))`

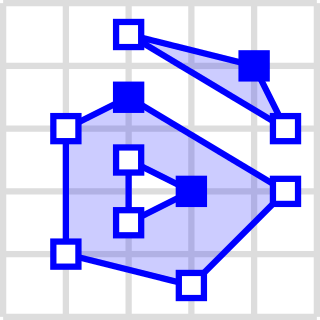

MultiPolygon有孔		`MULTIPOLYGON (((40 40, 20 45, 45 30, 40 40)),((20 35, 10 30, 10 10, 30 5, 45 20, 20 35),(30 20, 20 15, 20 25, 30 20)))`

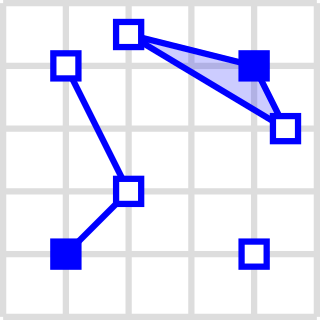

GeometryCollection		`GEOMETRYCOLLECTION (POINT (40 10),LINESTRING (10 10, 20 20, 10 40),POLYGON ((40 40, 20 45, 45 30, 40 40)))`

GeometryCollection是一个符合类型，用于表示多个复杂基本类型的集合。

需要重点关注：Polygon多边形的表示方式，当顶点顺序逆时针标识的是内部的多边形，顺时针标识的是外部的多边形，这点容易出错。应仔细观察图中有孔洞的表达形式。

GeoJSON

GeoJson

GeoJSON的类型与WKT一样，从名字上也可以看出是通过JSON来表达几何图形。除了GeometryCollection外，都必须包含一个coordinates成员，用来标识坐标。

Point

{
  "type": "Point",
  "coordinates": [100.0, 0.0]
}

MultiPoint

{
    "type": "MultiPoint",
    "coordinates": [
        [ 100, 0 ],
        [ 101, 1 ]
    ]
}

LineString

{
    "type": "LineString",
    "coordinates": [
        [ 100, 0 ],
        [ 101, 1 ]
    ]
}

MultiLineString

{
    "type": "MultiLineString",
    "coordinates": [
        [ [100.0, 0.0], [101.0, 1.0] ],
        [ [102.0, 2.0], [103.0, 3.0] ]
    ]
}

Polygon

{
    "type": "Polygon",
    "coordinates": [
        [
            [ 100, 0 ],
            [ 101, 0 ],
            [ 101, 1 ],
            [ 100, 1 ],
            [ 100, 0 ]
        ]
    ]
}

有孔的(注意顺序)：

{
    "type": "Polygon",
    "coordinates": [
        [
            [ 100, 0 ],
            [ 101, 0 ],
            [ 101, 1 ],
            [ 100, 1 ],
            [ 100, 0 ]
        ],
        [
            [ 100.2, 0.2 ],
            [ 100.8, 0.2 ],
            [ 100.8, 0.8 ],
            [ 100.2, 0.8 ],
            [ 100.2, 0.2 ]
        ]
    ]
}

MultiPolygon

{
  "type": "MultiPolygon",
  "coordinates":
    [
        [
          [[102.0, 2.0], [103.0, 2.0], [103.0, 3.0], [102.0, 3.0], [102.0, 2.0]]
        ],
        [
            [
                [100.0, 0.0], [101.0, 0.0], [101.0, 1.0], [100.0, 1.0], [100.0, 0.0]
            ],
            [
                [100.2, 0.2], [100.8, 0.2], [100.8, 0.8], [100.2, 0.8], [100.2, 0.2]
            ]
        ]
    ]
}

GeometryCollection

{
	"type": "GeometryCollection",
  "geometries": [
    {
    	"type": "Point",
      "coordinates": [100.0, 0.0]
    },
    {
    	"type": "LineString",
      "coordinates": [ [101.0, 0.0], [102.0, 1.0] ]
    }
  ]
}

此外，GeoJSON支持为集合类型添加特征属性，这就是feature类型，而多个feature类型可以组织成FeatureCollection形式。

Feature对象

特征对象必须由一个名字为”geometry”的成员，这个几何成员的值是上面定义的几何对象或者JSON的null值。

特征必须有一个名字为“properties”的成员，这个属性成员的值是一个对象（任何JSON对象或者JSON的null值）。

如果特征是常用的标识符，那么这个标识符应当包含名字为“id”的特征对象成员。

{
    "type":"Feature",
    "properties":{},
    "geometry":{
      "type": "Point",
      "coordinates": [100.0, 0.0]
    }
}

FeatureCollection

类型为”FeatureCollection”的对象必须由一个名字为”features”的成员, 用于包含多个Feature对象

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {
        "name": "顺义区",
        "id": "110113"
       },
      "geometry": {
        "type": "MultiPolygon",
        "coordinates": [
        ]
     }
}
